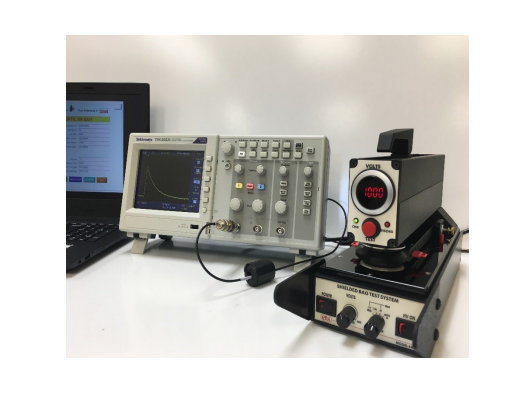

4431T整套遮罩袋測試系統包括測試單元，示波器，電腦和ETS測試套件管理器軟體，用於根據ESDA STM11.31和EIA-541執行測試。 ETS 4431T遮罩袋測試系統是一個完整的系統，可生成應用於袋外表面的指定ESD脈衝，並檢測放置在袋內電容感測器上的電壓或電流。測試套件管理器程式顯示波形，計算測試袋內引起的放電脈衝的能量，並根據ESD STM 11.31處理資料。它還自動控制4431型並程式設計示波器。
自動化測試提供易用性，高效性並消除人為錯誤。
預測試放電事件驗證HBM波形符合行業標準
測試電壓：1kV HBM脈衝施加到袋子上
用nJ測量袋子內部能量
測試資料編譯成易於閱讀的報告
放電單元
功率：
電壓：90-260VAC，50 / 60Hz;最大0.75A
輸入：IEC插座，帶6英尺（2米）電纜，帶NA插頭（標準）
高壓電源：
可調800-1,200V
放電網路：
STM11.31：100pF和1500Ω
EIA 541：200pF和1.5或400kΩ
放電波形STM11.3
上升時間@0Ω：<10ns
@500Ω：<20 ns
下降時間@0Ω：150±15ns
@500Ω：200±20ns
響鈴：<15％
信號輸出：
電壓輸出：100：1衰減信號到1MΩ：
電流輸出：泰克CT-1：5mV / mA @500Ω：
電容式感測器：
電極：0.875“（22mm）不銹鋼
電介質：0.5“ （12mm）
電容：6pF
外形尺寸：
4“W×12”D×6“H（102×305×152mm）
示波器
泰克TDS2022C：
電壓：90-260VAC
通信信號輸入/輸出到電腦：USB
通信信號輸入/輸出到示波器：USB
電腦
安裝了Windows 10＆ETS Test manager軟體的電腦
