描述：
無論是生產測試，來料檢測，元件設計和評估，過程監控或電介質測量，GenRad 1689精密阻抗計都能夠為您最苛刻的應用提供最佳性能。它是一款多樣性，全功能，基於微處理器的無源元件測試儀。

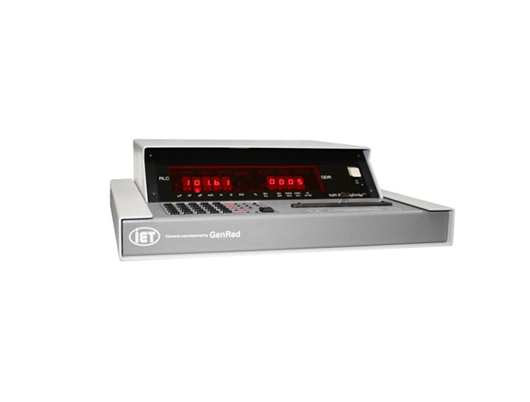

另一種單元配置，如上所示的1689M型，提供了4個bnc連接端來代替遮罩的Kevin固定夾，並配有bnc端到bnc端延長線。 1689M也可從IET Labs獲得可選的機架安裝套件（1689-9611）簡單方便安裝機架。
1689和1689M RLC Digibridge由微處理器控制，可實現許多自動化功能，包括：
•測試
•參數選擇
•測試頻率和電壓選擇
•限制比較
•分箱
•調零
該儀錶計的自動化功能可通過增加一個可選的IEEE488介面進一步擴展，從而實現遠程操作，編程和數據採集。
特點：
•國際標準的AC電阻，低頻電感和電容測量
• R，L，和C的精度為0.02％
•耗散和Q的精度為0.0001
•5個阻抗參數
•12 Hz到100 kHz用於測試多功能性的可編程測試頻率
•5 mV到1.275 V可編程測試電壓.
•雙屏顯示，可顯示RLC的5位讀數和顯示D和Q的4位讀數
•極其可靠：超過30年的研發生產歷史
•可選用 IEEE-488介面
•內置4端口，遮罩Kelvin固定夾，用於測試軸向和徑向組件，同時保護測量的完整性
測量參數：R / Q，L / Q，C / D或C / R（串聯或並聯）
參數選擇：帶手動選擇的自動參數（RLC）
精度：基本RLC：±0.02％
基本QD：±0.0002（在PPM模式下為±0.0001）
測試頻率：
範圍： 12 Hz到100 kHz範圍超過500個可選測試頻率
精度：0.01％
分檔：通過箱：RLC的13個通過箱
故障箱：2個故障箱，RLC和DQR
排序功能：可按Bin編號，Delta RLC，Delta％，數值排序
施加電壓：5 mV至1.275 V（為5 mV步進進行編程）
偏壓：內部：2.0 Vdc
外部：最大60 Vdc
範圍選擇：帶手動保持的自動調整量程
測量模式：連續或觸發，最多可測量256個的平均測量值
測量速度：每秒最多19次測量
顯示格式：雙屏顯示，5個全數位LED用於RLC，4個全數位LED用於DQ
在適當的地方自動定位小數點和減數信號
單獨的LED指示器可用於參數和測量單位
介面：可選IEEE-488.2和更新的SCPI命令
一般特徵：
帶電電容器保護（1焦耳）
鍵盤鎖（有保護測試條件）
恒壓模式（25源）
程式延遲（1到99,999 ms）
ppm的DQ
Bin計數可總和
程式化集合時間
中間值
功率：90-250 Vac 50-60 Hz 最大60 W
環境條件：操作條件：0°至+ 50°C，<85％RH
儲存條件：-45°C至+ 75°C
