測試電壓為1至250 V AC
匝數比範圍為0,8 - 50 000
匝數比最優精度為0.03％
單相測試電壓
精確的三相測試電壓
自動向量組檢測
內置分接開關控制單元
使用DV-Win軟體詳盡分析測試結果
具有三相繞組歐姆表和分接頭分析儀TWA的可互換測試引線

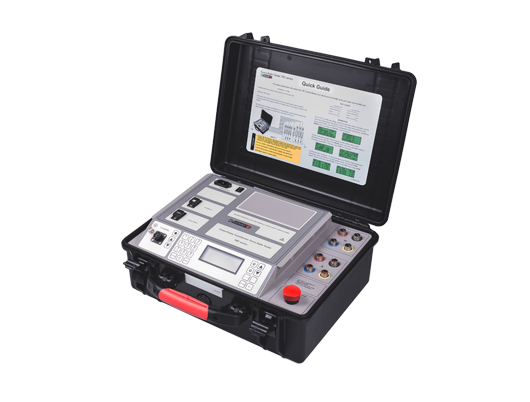

TRT63是一款精確的三相全自動測試裝置，專門設計用於功率，配電和儀錶變壓器的匝數比，相移和勵磁電流測量。 TRT63通過在高壓繞組上施加電壓，精確測量未加載的變壓器繞組兩端的電壓，然後顯示這些電壓的比率來確定變壓器匝數比。
TRT63基於最先進的技術，採用當今最先進的技術。根據IEC 60076-1標準的要求，該測試裝置可用於測試單相和三相變壓器，無論是否帶有分接開關。
對於三相測量，測試裝置連接到要測試的變壓器的所有三相。如果為不同類型的變壓器選擇了特定的向量圖，TRT63將針對每種變壓器類型（即單相，三角型到Y型 /星型，Y型 /星型到三角型，三角型到三角型，Y型 /星型到Y型 /星型，三角型到Z型,等等），而無需切換測試連接電纜。另外，它可以用精確的三相測試電壓進行測試，從而可以測試任何變壓器類型。測試結束後，該儀器可顯示單相和/或真三相測試獲得的匝數比，相移和勵磁電流。
TRT63允許用戶輸入變壓器的銘牌電壓以計算匝數比偏差。此功能消除了操作員手動計算造成的任何錯誤。 TRT63還將測試結果與銘牌比率進行比較，並列印出每個測試的誤差百分比。
操作條件資訊或誤差資訊可識別出不正確的測試條件，異常操作條件或變壓器問題。TRT63具有消除高壓電場中靜電和電磁干擾的強大能力。它通過非常有效的過濾來實現。該過濾採用專有的硬體和軟體設計解決方案。
主電源
連接：根據IEC / EN60320-1; UL498，CSA 22.2
主電源：90 - 264 V AC，50/60 Hz或110 - 350 V DC
輸入功率：250 VA
保險絲：2 A / 250 V，F型，用戶不可自行更換
輸出數據
儀器/測試電壓
TRT63A | 1, 8, 40, 100, 250 V AC |
3 x (1, 8, 40, 100, 250)Ö3 V AC | |
TRT63B | 1, 10, 40, 100, 250 V AC |
3 x (1, 10, 40, 100, 250)Ö3 V AC | |
TRT63C | 1, 8, 40, 80, 250 V AC |
3 x (1, 8, 40, 80, 250)Ö3 V AC |
測量
匝數比測量範圍：0,8 - 50 000
匝數比分辨率：5位數字
典型的匝數比精度：
@ 250 V AC @ 80或100 V AC
0,8 - 999：±0,03％ 0,8 - 999：±0,05％
1 000 - 3 999：±0,05％ 1 000 - 3 999：±0,05％
4 000 - 14 999：±0,05％ 4 000 - 14 999：±0,1％
15 000 - 19 999：±0,05％ 15 000 - 19 999：±0,2％
20 000 - 50 000：±0,1％ 20 000 - 50 000：±0,25％
@ 40 V AC @ 8或10 V AC
0,8 - 999：±0,05％ 0,8 - 999：±0,05％
1 000 - 3 999：±0,1％ 1 000 - 3 999：±0,1％
4 000 - 14 999：±0,2％ 4 000 - 15 000：±0,2％
15 000 - 20 000：±0,3％
@ 1 V AC
0,8 - 999：±0,05％
1 000 - 4 000：±0,1％
励磁电流范围：0 - 2 A.
激励电流分辨率：0,0000 - 9,9999 mA 0,1μA10,000 - 99,999 mA 1μA100,00 - 999,99 mA 10μA1,0000 - 2,0000 A 100μA
典型的励磁电流精度：±（0,25％rdg + 500μA）
相角范围：0 - 360º
相角分辨率：0,01º
典型的相角精度：±0.05º
显示屏
液晶显示屏可显示4行，每行20个字符 ；
带背光的LCD显示屏，在明亮的阳光下可见
接口
USB接口（标准）
RS232接口（可选）
数据存储
TRT63最多可存储10000条测试结果
环境条件
工作温度：-10ºC - + 55ºC/ 14ºF - +131ºF
储存和运输：-40ºC - +70ºC/ -40ºF - + 158ºF
湿度：5％ - 95％相对湿度，非结霜
尺寸及重量
尺寸（宽×高×深）：480×190×385mm / 18.9×7.48×15.16 in
重量：9公斤/ 19.8磅
保修：3年
