專門設計用於測試電容電壓變壓器的選件
從1到125 V AC的測試電壓
額外搭配CVT40可達5 kV AC
匝數比範圍為0,8 - 50 000
匝數比最優精度為0.05％
單相測試電壓
精確的三相測試電壓
自動向量組檢測
使用DV-Win軟體詳盡分析測試結果
具有三相繞組歐姆表和分接頭分析儀TWA的可互換測試引線

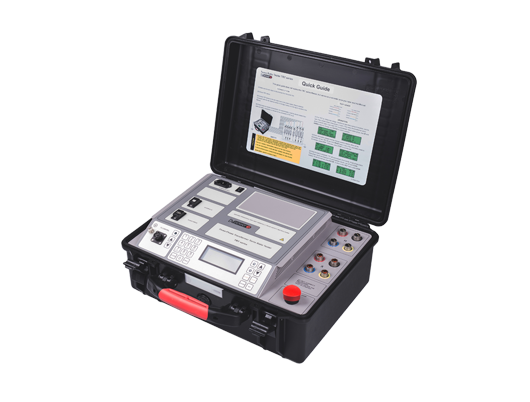

TRT4x是一款精確的三相全自動測試裝置，專門設計用於功率，配電和儀錶變壓器的匝數比，相移和勵磁電流測量。 TRT4x通過在高壓繞組間施加電壓，精確測量未加載的變壓器繞組兩端的電壓，然後顯示這些電壓的比率來確定變壓器匝數比。
TRT4x基於最先進的技術，採用當今最先進的技術。根據IEC 60076-1標準的要求，該測試裝置可用於測試單相和三相變壓器，無論是否帶有分接開關。
對於三相測量，測試裝置可連接到要測試的變壓器的所有三相。如果針對不同類型的變壓器選擇了特定的向量圖，TRT4x將針對每種變壓器類型（即單相，三角型到Y型 /星型，Y型 /星型到三角型，三角型到三角型，Y型 /星型到Y型 /星型，三角型到Z型,等等），而無需切換測試連接電纜。另外，它可以用精確的三相測試電壓進行測試，從而可以測試任何變壓器類型。測試結束後，該儀器可顯示單相和/或真三相測試獲得的匝數比，相移和勵磁電流。
TRT4x允許用戶輸入變壓器的銘牌電壓以計算匝數比偏差。此功能消除了操作員手動計算造成的任何錯誤。 TRT4X還將測試結果與銘牌比率進行比較，並列印出每個測試的誤差百分比。
操作條件資訊或誤差資訊可識別出不正確的測試條件，異常操作條件或變壓器問題。 TRT4x具有消除高壓電場中的靜電和電磁干擾的強大能力。它通過非常有效的過濾來實現。該過濾採用專有的硬體和軟體設計解決方案。
主電源
連接：根據IEC / EN60320-1; UL498，CSA 22.2
主電源：90 - 264 V AC，50/60 Hz或110 - 350 V DC
輸入功率：250 VA
保險絲：2 A / 250 V，F型，用戶不可自行更換
輸出數據
儀器/測試電壓
TRT40A | 8, 40, 125 V AC |
3 x (8, 40, 125)√ 3 V AC | |
TRT43A | 1, 8, 40, 125 V AC |
3 x (1, 8, 40, 125)√3 V AC |
測量
匝數比測量範圍：0,8 - 50 000
匝數比分辨率：5位數字
典型的匝數比精度：
@ 125 V AC @ 40 V AC
0,8 - 999：±0,05％ 0,8 - 999：±0,05％
1 000 - 3 999：±0,05％ 1 000 - 3 999：±0,1％
4 000 - 14 999：±0,1％ 4 000 - 14 999：±0,2％
15 000 - 19 999：±0,2％ 15 000 - 20 000：±0,3％
20 000 - 50 000：±0,25％
@ 8 V AC @ 1 V AC
0,8 - 999：±0,05％ 0,8 - 999：±0,05％
1 000 - 3 999：±0,1％ 1 000 - 4 000：±0,1％
4 000 - 15 000：±0,2％
勵磁電流範圍：0 - 2 A.
激勵電流解析度：0,0000 - 9,9999 mA 0,1μA10,000 - 99,999 mA 1μA100,00 - 999,99 mA 10μA1,0000 - 2,0000 A 100μA
典型的勵磁電流精度：±（0,25％rdg + 500μA）
相角範圍：0 - 360º
相角解析度：0,01º
典型的相角精度：±0.05º
顯示幕
液晶顯示幕可顯示4行，每行20個字元 ；
帶背光的LCD顯示幕，在明亮的陽光下可見
介面
USB介面（標準）
RS232介面（可選）
數據存儲
TRT4x可以存儲多達10000個測試結果
環境條件
工作溫度：-10ºC - + 55ºC/ 14ºF - +131ºF
儲存和運輸：-40ºC - +70ºC/ -40ºF - + 158ºF
濕度：5％ - 95％相對濕度，非結霜
尺寸及重量
尺寸（寬×高×深）：480×190×385mm / 18.9×7.48×15.16 in
重量：9kgs/ 19.8lbs
保修：3年
