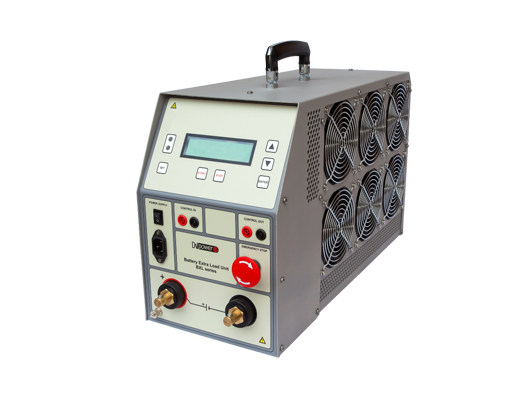

電池額外負載單元BXL系列設計為額外的負載，可根據需要與BLU系列放電電流或功率超過可用BLU設備的容量一起使用。 BXL系列設備基於最先進的技術 - 使用最先進的電力電子解決方案以及提供內置到設備內的6-8個風扇。 BXL系列是功能強大的設備，可提供高放電電流（高達310 A DC），適用於高達500 V DC電池系統。根據電池測試標準（IEEE 450-2010 / 11882005 / 1106-2015，IEC 60896-11 / 22和其他相關標準），BLU和BXL系統能夠以精確，用戶友好的方式執行容量測試。
BLU設備（在BLU-BXL系統中）可確保放電過程的控制。 BXL可模擬放電測試期間的恒定阻抗-負載參數（阻抗）可以在放電測試之前設置。 BXL提供選擇負載能力的靈活性 - 可為大多數標稱電池電壓設置多個阻抗。 the_Table_1中列出了各種電池電壓範圍內最大電流， 最小電壓為1,75 V的概述。
用於在有BLU裝置的系統中增加負荷容量
重量輕-最小25kg(28磅)
強大的放電功率高達35千瓦
電壓測量範圍：高達 500 V DC
放電電流：高達310 A DC
測試解析度 – 電流 1 A, 電壓 1 V
由BLU設備控制的放電過程
連接電池端子，平行於BLU裝置
主電源：
連接符合IEC / EN60320-1 ；C320
電源：90 V - 264 V AC，50/60 Hz，單相
輸入功率：200 VA
保險絲2A / 250V，F型，
尺寸和重量
型號 尺寸 重量
BXL-A 560 x 221 x 355 mm (22 x 8.7 x 14 in) 12,5 kg 28 lbs.
BXL-T 560 x 221 x 355 mm (22 x 8.7 x 14 in) 12,5 kg 28 lbs.
BXL-V 730 x 221 x 355 mm (28.7 x 8.7 x 14 in) 16 kg 35 lbs.
最大放電電流和功率
型號 電流 功率
BXL-A 250 A 25,4 kW
BXL-T 310 A 17,5 kW
BXL-V 190 A 35,0 kW
測量
內部電壓測量
型號 範圍 解析度
BXL-A 0 – 300 V DC 1 V
BXL-T 0 – 75 V DC 1 V
BXL-V 0 – 500 V DC 1 V
一般精度：讀數的± 0,5% ± 1 V
內部電流測量
型號 範圍 解析度
BXL-A 0 – 300 A DC 1 A
BXL-T 0 – 450 A DC 1 A
BXL-V 0 – 250 A DC 1 A
一般精度：讀數的± 0,5% ± 1 A
保修： 3年
顯示幕
LCD顯示幕可顯示2行16個字元
帶背光的LCD顯示幕，明亮光線下可見
環境條件
工作溫度：-10ºC至+ 55ºC/ + 14ºF至+ 131ºF
儲存和運輸： - 40ºC至+ 70ºC/ - 40ºF至+ 158ºF
溫度高達31°C（88°F）時，最大相對濕度為95％，在55°C（131°F）時相對濕度線性下降至40％
污染等級：2
適用標準 （用於BLU-BXL系統）
IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11, IEC 60896-22 和其他相關標準
安裝/過壓：類別II
污染等級：2級
安全-低電壓指令：2014/35 / EU（符合CE）; I類儀器的適用標準，污染等級2，安裝類別II：IEC EN61010-1
電磁相容： 2014/30 / EU指令（CE符合）適用EN 61326-1標準
CAN/CSA-C22.2 No. 61010-1
